PC-Nikkor 28mm用にHAKUBAのフードを買ってみた

レンズを仕入れたら、フードは必ず手に入れたい。

PC-Nikkor 28mm F3.5の純正フードの型式は、HN-9という型番になっています。レンズが廃番になっても、比較的レンズフードは廃番にせずに現行で買えたりするのがNikonの偉いところですが、残念ながらHN-9は廃番になってしまっています。

このHN-9はフィルタ径が72mmのねじ込み式となっていて、適合するレンズは

  • Nikkor-UD Auto 20mm F3.5
  • PC-Nikkor 28mm F4
  • PC-Nikkor 28mm F3.5

となっています。最後まで発売されていたPC-Nikkor 28mm F3.5が販売終了してから十数年が経過していますから、致し方ないところです。

ではヤフオクなど中古で探してみると、これがなんとびっくりのお値段! ヤフオクも安いものでも5千円台からです。

レンズフード、昔はNikonは別売りだったので、レンズを買っても必ずしも、みんながみんなフードを買っていたわけではなく、レンズより流通量は少ない。ましてバラで売るってことも少ないですし、元々が流通量の少ないレンズですしね。

というわけで、代用として買ってみたのがこちら。

HAKUBA ワイドメタルレンズフード 72mm

HAKUBAのワイドメタルレンズフードで、28mmレンズに適合ということで買ってみました。千円ちょいです。

早速装着してみましょう。

おおっ、まるでNikon純正かのような塗装の質感です。これ、HAKUBAのロゴが入っていなければ、純正品みたいですね。ウンウン、これはいいですね。ところが、このレンズフードには、落とし穴が2つあったのです…。

レンズキャップが着けられない

レンズキャップは取付不可(写真は載せているだけ)

はい、レンズキャップ、取り付けできません。

一般にねじ込み式フードの場合、フードを装着した状態でもフード前面にもネジがあるので、一般的なフィルタ枠を使うレンズキャップがそのまま使えるものが多いのですが、本フードはネジ枠がありませんでした…。

シフトするとケラれます

最大限シフトするとご覧の通りケラれる

考えてみたら、PC-Nikkorはシフトレンズ、20mmレンズと共通のフードなのだから、28mm用のフード、シフトしなければ問題ないですが、シフトするとこんな感じでケラれます。シフトするときだけ外す…んー面倒ですな。

サード品でより広角用のフード、探すしかないないな。

PC-Nikkor 28mm F3.5の遠景テスト

【製品画像】PC Nikkor 28mm F3.5
PC Nikkor 28mm F3.5

PC-Nikkor 35mm F2.8(New)から置き換えたPC-Nikkor 28mm F3.5ですが、今回これを遠景撮影テストしてみました。

個人的に、シフトレンズとしては画角が中途半端と感じた35mmに対し、パースが付きやすい広角で、シフト機構は真価を発揮するのかなと思います。そういや現行のPCレンズ、広角は19mm24mmですからね。

シフトせずそのまま撮影、シフトしての撮影、絞りは開放とf11で比較してみました。RAWで撮影、ホワイトバランスは晴天に固定、明るはさなるべく揃えています。
三脚を使用せず横着して撮ったので、微妙にずれていますが、そこはご勘弁を。

シフトせず撮影

1980年代に発売開始された設計の古いレンズですが、さすがPCレンズ、元々シフトさせることが前提ですから、イメージサークルが極めて大きいため、シフトさせない状態では余裕があります。

まず、絞り開放ですが、中央は解像力が高いですし、色乗りもよい。
左下の等倍切り抜きの画像を見てもらうと、一見ぼやっとしていますが、これは収差による影響で、ピントの芯自体は出ています。ゴルフ練習場のネット用の鉄塔も、線がきちんと描けているのがわかります。絵的には、開放から十分使えるレンズだと思います。

一方、f11まで絞ると、隅までしっかりコントラストが出てきます。よりカリッとした描写になりますが、やや硬めの描写とも言えます。
個人的には、開放のコマ収差が若干出ている描写も嫌いではないですけどね。つまり、このレンズはシフトさせずに使うということは、レンズの美味しい部分を使っているという意味で、絞り開放から安心して使えるレンズです。

普段の撮影は、絞り開放だけで十分よい描写が得られそうです。
フルマニュアルのPCレンズは、絞りは実絞り、プリセット絞りとなり、絞って撮る場合、絞るほどファインダも暗くなります(一眼レフの場合)。これがミラーレスなら、あるいは一眼レフでもライブビューなら、ある程度絞っても同じ明るさになるので、利便性は高いでしょう。マニュアルレンズは、今の時代になって再び脚光を浴びているのもうなずけますね。

ところで、マニュアルのPC-Nikkorの場合、ボディに絞り値は伝達できないため、ボディ側でレンズの焦点距離と開放f値を指定しても、ボディは常に絞り開放と認識します。Exifには実絞り値は反映されないのでご注意を。

シフトして撮影

上方にシフトしてみました。

まず全体としては、シフトしたことにより、周辺減光低下、上方にシフトなので、作例では画像の上方が減光しているのがわかります。これを逆手に取って、部分NDフィルタにように撮ることも可能でしょう。

左下の等倍切り抜きでは、ゴルフ練習場の鉄塔が真っ直ぐに立っているのがわかります。これがシフトレンズの効果です。シフトさせないで水平にすると、本当は画面下にはご近所さんが写ってしまうところです。
そして、ここでも絞りの違いは、主にコマ収差の出方とコントラストので方で差が出てきます。

高画素なD850でここまでわかりますが、1600~2400万画素クラスであれば、この作例の撮り方だと、ここまでの違いは出ないでしょうか?


というわけで、個人的な見解としては、絞り開放から安心して使えるレンズ、ちょっと絞ればコントラストも高く、十分高い解像力を得られる、しかも逆光にも結構強い、という評価になります。

プリセット絞りが面倒なマニュアルPCレンズですが、絞り開放でガンガン撮るなら、普通のマニュアルレンズと変わらないですかね。

昔は28mmの画角な苦手でしたが、最近は慣れてきたというか、この画角も苦手ではなくなってきました。ピントも広角なのでそこまでシビアでもないですし、積極的にスナップで持ち出したいですね。

PC-Nikkor 28mm F3.5(New)を持ってお散歩

外に出たのは実に1週間ぶり。不要不急な外出は避ける、ただし、健康維持のための散歩はOK、というのは国のお達しにも書かれていますが、その散歩も賑わう場所に行ってしまっては意味がない。

幸い我が家は、東京であっても、そこまで賑わう地域でもない、半分埼玉みたいなところなので、人が密集していないのが幸い。

PC-Nikkor 28mm F3.5(New)

ということで、PC-Nikkor 28mm F3.5(New)を1本だけで、子供たちと軽く散歩してきました。

いつもの「チンチンボーイ」の銅像と。

開放でf3.5ですから、盛大にはボケませんが、嫌味のないボケ味です。何より、中央の解像力は高く、D850でも全く問題ないですね。開放から安心して使えるレンズです。したがって、広角だからとむやみに絞る必要もない。

PC-Nikkorは、最新の電磁絞りのEタイプレンズならともかく、1980年代生まれのこのレンズは当然フルマニュアル、絞りもプリセット絞りなので、絞るとなると、事前に開放でピント合わせが必要。三脚撮影が前提かなと思います。
ならば、三脚なしなら、常時絞り開放で使っても問題なしでしょう。

PC-Nikkor 28mm F3.5(New)の最短撮影距離で

最短撮影距離は0.3m。今どきのレンズからすると、広角としてはことさら寄れるレンズ、というわけでもないですが、この時代ならこんなものでしょうね。

最短撮影距離では、少し解像力は落ちるようですが、ボケ味は嫌味がないというか、いやむしろかなり好みです。

この描写、私が惚れ込んでいるレンズの1つ、中判のBRONICA用のNIKKOR-O 50mm F2.8に似ているような気がするのです。NIKKOR-O 50mmは、光学系はむしろPC-Nikkor 35mm F2.8に似ているのですが、なぜでしょうね?

PC-Nikkor 28mm F3.5(New)をシフトさせてみた

シフトレンズですから、こうした建物写真はレンズの真価を発揮します。

この写真のみ、f8まで絞っています。流石にレンズ周辺側は解像力が落ちますが、写真としては実用でしょう。上方向にシフトしているので、特に左上は減光が発生しています。

最近は、周辺まで解像していないとダメなレンズ、的なベンチマーク至上主義な人も見かけますが、テストチャートのような平面をを撮るのではなく、ほとんどの被写体は3次元ですから、四隅をそこまで気にするのか? という疑問はありますかね。
あ、あくまで個人的な意見ですからね。

逆光でも極めてヌケが良い

太陽光を入れてみましたが、驚くことにフレアやゴーストの発生はほとんどなく、ヌケが良いです。現代のナノクリスタルコート採用レンズでもない、40年前の設計のレンズです。現代のレンズかのように、ここまでちゃんと映るとは。

PC-Nikkor 28mm F3.5(New)は、2005年位まで販売されていたため、NikonのHPにデータが残っています

S/Nは19xxxxで、前のオーナーさんは購入後殆ど使っていなかったそうですが、察するに購入は90年代なのかなと思います。古いMFレンズであっても、90年代にはコーティングが改良された、スーパーインテグレーテッドコーティングを使っています。
このレンズも後期型なのかな? 表面の塗装も、つや消し度合いが高く、何となく90年代以降の製造かな…いやあくまで私の感ですが。


ところで、Nikonのレンズ表記、年代でバラバラなんですよね。このレンズも、PC-Nikkorだったり、PC Nikkorだったり、年代で表記が異なります。
ちなみに最新のは、PC NIKKORと、ハイフンも入らず、全て大文字だったりします。

開放f値も、80年代はF3.5、と言う表記、今はf/3.5と言う表記に統一されていますが、そのさらに昔は1:3.5だったりします。

一応当サイトでは、Nikonの公式の書き方にしているつもりですが、同じレンズでも長期間販売されているため、年代で微妙に表記が異なったりします。

少しだけ気分転換の散歩

昨日は有休。本当は、口唇顎裂の息子の定期歯科健診で、テレワークが決まる前に休みを取っていたのですが、キャンセルとしました。大学病院も今は有事、緊急以外の診療は極力避けたい時期ですから。

不要不急の外出は避けろということですが、人混みではない場所への散歩は、最低限の健康維持ということで、子供らを連れて、ほんの少しだけ散歩してきました。

外出自粛は目的ではなく手段なのだから。

チンチンボーイの銅像と

息子にそっくりな(笑)、チンチンボーイの銅像も、誰が着けたか知らないけど、マスク姿に。しかしまあ息子にそっくりですわ(笑)


これ、LEICA DG SUMMILUX 15mm F1.7の絞り開放での撮影ですが、適度にボケて、被写体は十分に解像、これこれ、これがスナップに丁度いいレンズなんですわ。いやいいレンズです。

これからも、ちょこっとだけの散歩で、軽く撮影したいですね。

今日からテレワークなので、早朝にスーパームーンを撮ってみた

COVID-19感染者増加を受けて、政府から緊急事態宣言が発令されました。

政府からも、新型コロナウイルス感染症緊急事態宣言のHPが開設されましたので、そちらを確認していただくとして、私も仕事をとりあえずGW開けまではテレワークとすることにしました。

もともと機械いじりな仕事なわけで、普段はテレワークでは仕事にならないのですが、なにせ関係各位すべてテレワークになっているので、こちらも身動き取れず。

というわけで、今日からテレワーク開始です。

仕事熱心なYamaro、早朝からテレワークを実施しました!

スーパームーン!

4月8日夜から9日にかけて、もっとも月が大きく見える満月、スーパームーンを早朝に撮ってみました。
我が家のマンションベランダからだと、8日夜のうちは月が見えなかったのですが、9日早朝に見えたので、慌ててカメラを出しました。

Nikon D850 + AF-S NIKKOR 600mm f/4G ED VR + TC-14EII(850mm相当)

ち、ちっちゃい…。600mmレンズに1.4倍テレコンを着けて、850mm相当になっていますが、月はこの程度じゃ大きくは写せません。

トリミングしてみました。

上の写真をトリミング

D850の4500万画素、こういうときに役に立ちますが、ここまで大きくトリミングするのは、ちょっと抵抗がなくはないですね。

ここで超望遠に強いNikon 1の登場

ということで、妻のNikon 1 J3を借りてみました。

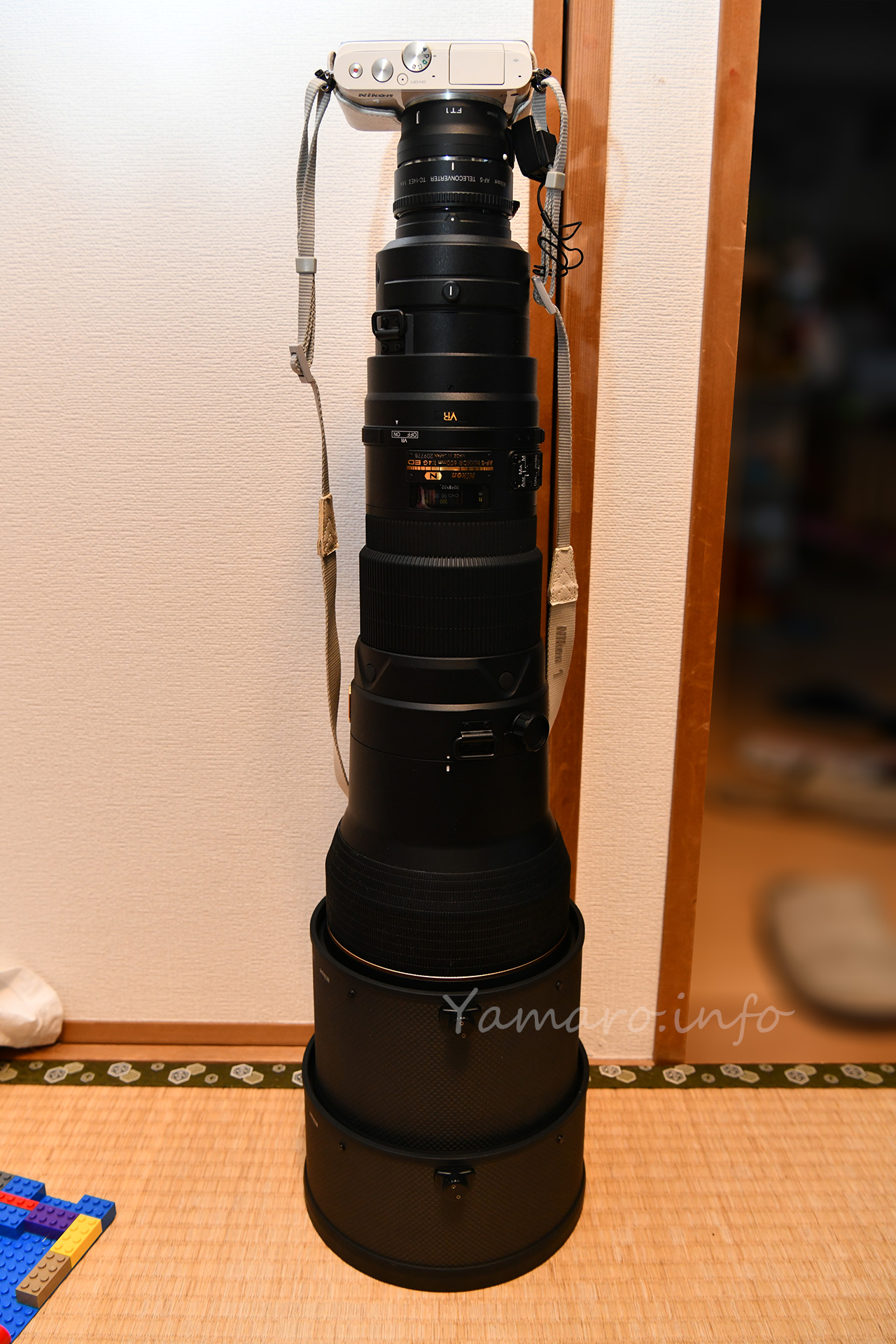

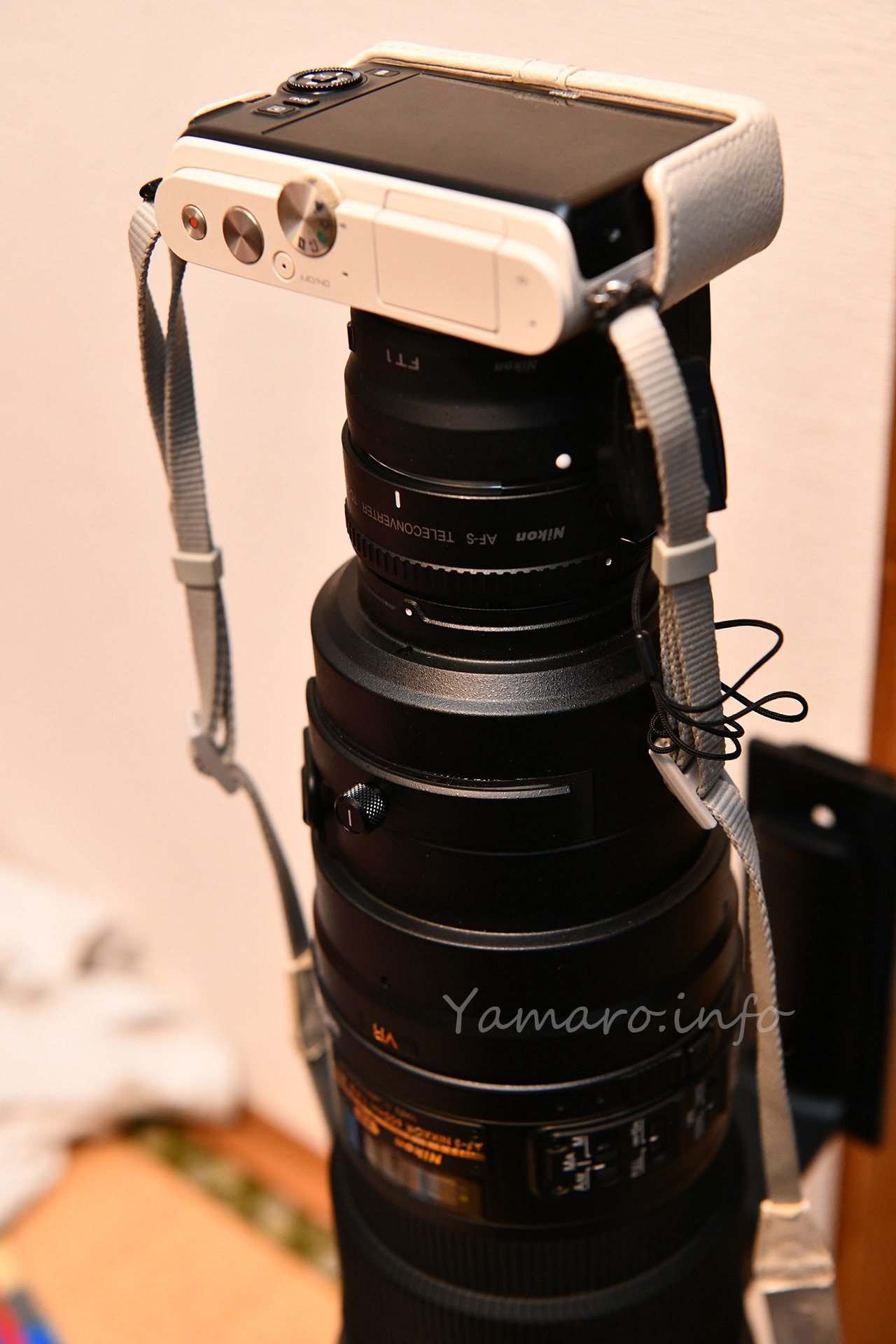

ロクヨンにテレコン、さらにマウントアダプタFT1経由で、Nikon 1 J3を取り付けます。これで、35mm判換算2295mmの超望遠に。それでもCOOLPIX P1000の3000mmに届かないですが…。

一眼レフですら、レンズにカメラがくっついている格好になりますが、コンパクトなNikon 1だと、もはやカメラはレンズキャップみたいなものです(笑

もちろんバランスはかなり悪く、はっきり言ってこのスタイルで撮るのはかなり難しい!

Nikon 1 J3 + AF-S NIKKOR 600mm f/4G ED VR + TC-14EII + FT1(2295mm相当)

ノートリミングです。RAWで撮って、色温度はD850の写真と合わせましたが、更に夜明けになって、実際は写真より空は明るかったので、周辺の空もより青く見えますね。

2295mmともなると、まず画面内に月を入れるのが難しい! ファインダがないNikon 1 J3ですから、画面を見て手持ちで撮るのは、困難を極めました。さらに、レンズのVR(手ブレ補正)が、G型のロクヨンは露光前センタリングするため、画面で月を中央に合わせても、実際に撮れる月が、微妙に画面中央から外れたりします。

それでも、トリミングしたD850の画像より、こころなしか良好に見えます。

本当は三脚を使うべきでしたが、三脚は今別撮影で使用中。タイミング悪かったなぁ。

Nikon 1、こういう動きのない超望遠撮影に向いています。最後のモデル、J5は画質も良いようで、やっぱり手にれたいですね。

最短撮影距離で撮るLEICA SUMMILUX 15mmの描写、なかなかいい

カメラのレンズというもの、最短撮影距離というものが存在します。その最短撮影距離以上に近づいても、ピントが合いません。

ところで、レンズにも得意なピント位置というものがありまして。
例えば、昔は一般的なレンズは、無限遠付近で画質が良くなるように作られていて、最短撮影距離付近では、収差が増えたりして画質が悪化する、なんてレンズもありました。マクロレンズはその逆だったり?

では最近のレンズはというと、そういうレンズもなくはないけど、明らかに画質が変わるというレンズは殆ど見かけないですかね。

普段持ちのカメラはM4/3ですが、OLYMPUSの17mm F1.8と入れ替えた標準レンズ、LEICA DG SUMMILUX 15mm F1.7 ASPH.、最短撮影距離でもなかなか良かったです。

桜だけじゃない、新緑

最短撮影距離は0.2m(撮影倍率は0.1倍/135判換算0.2倍)で、ものすごく寄れるレンズ、というわけではない。でも、標準レンズとしては、不足ない感じです。

なお、GX7MK2のAFは、普段はオートエリアにしていて、必要に応じてタッチAFにしていますが、今回、タッチAFでもピントが背景に行ってしまったので、MFに切り替えて、最短撮影距離までフォーカスリングを回しています。フォーカスリングはバイワイヤですが、割とステップは細かいようで、リニアさはないけど、メカニカルなフォーカスリングと遜色ない感じです。

最短撮影距離でも繊細な描写

元々繊細な描写のSUMMILUX 15mmですが、最短撮影距離でもその印象は変わりませんね。後ボケも柔らかく、それでいて前ボケも癖がなく柔らか。通常レンズは、後ボケを重視すると、前ボケは汚くなる傾向にありますが、このレンズは前後とも良好です。

ピント面と、デフォーカスしていく部分がとても滑らか、Nikonでは三次元ハイファイなんていい方をしていますが、PanasonicなLEICAのこのレンズも、同様に三次元ハイファイと言って良いでしょう。

実は、前使っていたOLYMPUSのM.ZUIKO 17mm F1.8は、最短撮影距離付近の描写が苦手で、収差多めでパッとしない印象があったので、その点ではSUMMILUXの方が好ましい描写です。

絞り開放、1/16000秒

関東はそろそろ桜が終わりですが、遅咲きのはまだ咲いていました。

絞り開放f1.7で、1/16000秒。メカシャッターは1/4000秒までのGX7MK2ですが、電子シャッターでここまでシャッター速度が上げられるのは便利で、ミラーレスの利点でもあります。

ああ、早く色んな所にでかけられる世の中になってほしいですね。

SIGMA 150-600mm Sports導入から5年

エイプリルフールな4月1日、ちょうど5年前何をしていたかというと…

Nikon 1 V1 + SIGMA 150-600mm F5-6.3 DG OS HSM | Sports

SIGMA 150-600mm F5-6.3 DG OS HSM | Sportsを導入して5年経つんですね。で、Nikon 1 V1に取り付けて、1620mmの超望遠レンズになるとかって遊んでたみたいです。

やっていることは、今と全然変わってない…。進歩していない私…。

Nikon 1 V1 + SIGMA 150-600mm F5-6.3 DG OS HSM | Sports (600mm)

写真がちょっとぼやっとしていますね。この当時は軽いカーボン三脚しか持っていなかったし、ジンバル雲台もなかったですね。傾いているし(苦笑)

ただぼやっとしているのは、それだけが原因ではないのは、HPにも書いたとおり、安物中華製保護フィルタが原因だと知るのは、この後戦闘機撮影をしてからなのでありました…。

2019年の百里基地航空祭から

600mmがあると、こういうが撮れます。写真スタイルを変えたレンズですね。

【百里基地】20/3/25の記録

年度末になり、仕事の目処もついたので、休みを取ってレンズテストも兼ねて、百里基地へ。

自衛隊も年度末なので、ノーフラかなぁと心配していましたが、完全ノーフラではなかったものの、部隊としてはほぼノーフラ、といったところでしょうか?

珍しくKCが降りてきたのと、これまた珍しく海上保安庁のAW139が来たことでしょうか。

そして、その後降りたF-2Aは、三沢基地から移転するF-2の最後の1機だったようです。この562号機の到着を持って、第3飛行隊(3SQ)の三沢基地から百里基地への移動が完了したことになります。

ところで、この4枚、絵がシャキッとしません。撮影時点のプレビュー画像でおかしいと思っていたのですが、家に帰って編集してみたところ、ブレやピンぼけであれば、写真全体がそうなるのですが、それらが不均一なので、どうやら陽炎の影響が大きいようです。
この日、百里基地はほぼ無風に近く、しかも気温も上がっていたので、地表付近でなくとも陽炎の影響が出ている可能性が高いです。
着陸侵入するこのくらいの高度だと、状況によっては陽炎の影響が出ますので。

午後にKC-767はお帰りに。風はほとんど吹いていなかったので、滑走路上は陽炎の影響が出るのは致し方ない状況でしたね。

真上に近いところにAW139が来たので撮ってみました。1枚目はやはりシャキッとしない絵に、2枚めはしっかり解像。ヘリなのでシャッタースピードは落としていますが、2枚めはしっかり撮れていることから、ダウンウオッシュによって陽炎の影響がある程度回避できているのか?

この日は、ファントムはエンジンスタートしたものの、程なく止めて格納庫へ。F-2はずらりと並んでいたけど、動き出し様子なしなので、早めに上がりました。

帰ってから、ベランダから町並みをテスト撮影してみましたが、近場から無限遠を含めて、しっかり解像しましたので、シャキッとしない絵は陽炎の影響かなと思います。

長いレンズは気象条件を受けやすく、色々難しいですね。

3月、花粉と黄砂? そろそろ空が霞んできた

久しぶりにタイムラプスで遊ぼうと思って、ベランダに三脚据えたわけですが、2月までと違って、3月も半ばをすぎると、花粉や黄砂の影響が出てくるんですかね?
晴れていても、空気が結構霞んできています。

超望遠レンズでは無視できない陽炎の影響が

超望遠レンズで撮るのは、陽炎との戦いでもあります。
気温が高くなくても、晴れていると太陽の照り返しで、案外発生している陽炎。通常肉眼ではあまり確認できなくても、超望遠レンズでは、なにせ遠くまでの被写体だと、たくさんの空気の層をかいくぐってくるわけで、陽炎の影響が強くなります。

レンズの解像度テストも兼ねて、絞り開放にしてみたけど、陽炎の影響であまり良くわかりませんね…。

昨日は、都内はこの時期にしては暑い24℃だったようですが、これから夏にかけて、陽炎の影響はどんどん出てきます。

本当は富士山のタイムラプスを撮りたかったのですが、霞んで殆ど見えないので、遠くのマンションを。
上の昼の写真は絞りf16ですが、回折の影響より、やっぱり陽炎の影響、そしてこの日は風が強く、レンズ自体も揺れによって微妙に解像感を損ねてしまっています。

タイムラプス自体は絞り開放で撮りました。
別に盗撮したいわけではないですが、こういう高層マンション、案外カーテンしない人もいるようですね。カーテンをしない開放感というのも、高層マンション住まいの利点かもしれませんが、絶対見えないわけじゃないですからね…。

風の影響で構図が揺れている…

風の強い日はだめですね。三脚ブレ補正を入れていましたが、ブレ補正は揺れ具合で構図が微妙に変わってしまいます。タイムラプス撮影では切ったほうがよいですね。
まあ、とりあえずいろいろ試してみるつもりです。

修理完了した1 NIKKOR VR 10-30mm f/3.5-5.6

妻のカメラのレンズの 1 NIKKOR VR 10-30mm f/3.5-5.6 、絞り不具合と思われ修理に出していましたが、修理完了して戻ってきました。

Nikonから返送されたレンズの箱
Nikon 1 J3に取り付けた1 NIKKOR VR 10-30mm f/3.5-5.6

結局無償修理に

1 NIKKOR VR 10-30mm f/3.5-5.6  結局修理代は無料でした

Webでの修理見積もり当初、¥8,769の金額でしたが、レンズ到着後に¥0表示となり、結局そのまま修理されて戻ってきました。

不具合時開ききらなかった絞りは、しっかり開放になっている

実はこの修理対応、かなり前から無償修理となっているようで、アサブロでは有名なHaniwa氏のブログでも、3年前全く同じように絞り不具合となり、無償修理になった経緯が書かれています。

他に検索しても、同様の記事が出てくることから、どうやら 1 NIKKOR VR 10-30mm f/3.5-5.6は構造的に絞りの耐久性がないのではないかと勘ぐりたくなります。Nikonも、それを承知しているからこそ、6年前に買ったこのレンズでも無償修理にしているのでしょう。修理部品は、果たして不具合対策の設計変更されているのか? それとも、全く同じ部品で、不具合が出たら交換という対処療法なのか?

このレンズ2011年のNikon 1デビューと同時発売で、2014年には後継の 1 NIKKOR VR 10-30mm f/3.5-5.6 PD-ZOOMにバトンタッチされています。つまり、生産完了から2020年で6年経過していて、この手のレンズは修理部品の最低保有期間は6年から8年でしょうから、次壊れたら終了…な感じがします。

動作不具合のため2群部組を交換したようです

私も、仕事柄機械修理をしていますが、修理って一般的に人件費がかかる割に、利益は出ないどころか赤字になることも。今どこのメーカーも修理部門を縮小したり、外部委託でマニュアル通りのASSY交換がほとんどなのも、量産商品に対して修理は1点1点なので、モノによっては部品まるごと、あるいは商品まるごと替えたほうが安上がりなんですよね。
そのくせお客は、技術料高過ぎといいますからね…。解析修理ともなると、ほとんどが技術料(工数=人件費)なのです。そういう意味では、無償修理で、何も考えず不具合部品を交換する、というのは、メーカーとしても精一杯なんです。Nikonを擁護するわけではないですが、無償修理は相当良心的なんですよね…。

もちろん、不具合が起きない設計に越したことはないんでしょうけど。


不具合箇所は2群部

「2群部組」を交換したようです。「組」は、機械業界では、「ASSY(Assemblyの略)」と表記しますが、2群とはどの部品でしょうか?

1 NIKKOR VR 10-30mm f/3.5-5.6 の光学断面図(NikonのHPより引用)

このレンズは、安価なキットレンズですが、光学的には9群12枚という構成になっています。単純に2群部、というと、レンズ正面から2枚目が2群に当たるのかと思います。ここは凹レンズで、正面側がフラットに見え、ここに絞りユニットも入っているのかな? いや、レンズを見ると絞りはもっと奥にあるように見え、マウント側、つまり図では右から2枚目のレンズに、絞りユニットが組まれているのか? いずれにしろ、レンズと絞りがASSYになっているのだと思います。

いずれにしろ、次壊れたら、後継レンズのPD-ZOOMにするか、いっそM4/3に移行するか。
自分はサブ機を先にM4/3に以降したので、妻のカメラもいずれはそうなりそうですね。
