Dynabook Wifi6(11ax)化を試みる、が…

せっかくWRX-5950AX12を導入して、無線LAN環境をWifi6(11ax)化したのに、Wifi6対応子機はまだ我が家にありません。

ということで、最近COVID-19のクラウド解析などで割と使用頻度が多くなったサブPC、東芝の(今はSHARPもとい鴻海…)Dynabook R73(R73/PB:2015年春モデル)のWifi6化に着手してみます。

元々、Dynabook R73の無線LANカードは、Wifi5(11ac)対応のIntel AC7260が搭載されています。Bluetoothユニットも内蔵していて、11acの無線LANカードとしては安定性など定評あるカードです。
今回は、これをWifi6対応品に交換します。

ただ交換するだけなら簡単なのですが…。単純にカード交換で済まない事情があります。
というのも、現在、Wifi6対応の無線LANカードは、M.2接続が主流となっていて、それ以前に多く採用されていたminiPCI-Express(mPCI-e)はほぼ使われていません。

※ほぼ…と書いたのは、極稀にmPCI-EのWifi6対応カードが存在するらしいのです。

知人のfacebookで、とてもマニアな方がいて、ThinkPadの無線LANカード(ThinkPadは専用品以外は簡単に交換できないことで有名)やキーボード交換、液晶パネル交換、BIOS改造もやっている方がいて、その方の記事を参考にしてみましたが、奥が深いのなんの。
その中で、M.2(NGFF)をmPCI-eに変換する下駄があることを知りました。

触発されたわけではないですが、良いタイミングなのでね。
ということで、まずは部品調達。

※これ以降の記事は、電子機器の分解を行います。参考情報とし、個人の責任の下実施します。静電破壊には特にお気をつけください。

M.2(NGFF)をmPCI-eに変換する下駄

あるんですね…変換下駄。そして、無線カードは、Wifi6対応で、安定性を考えるとintelだよねということで、無難にintel AX200をチョイス。2×2ストリームで、最大2.4Gbpsでリンク可能です。

付属のネジ1本で簡単固定

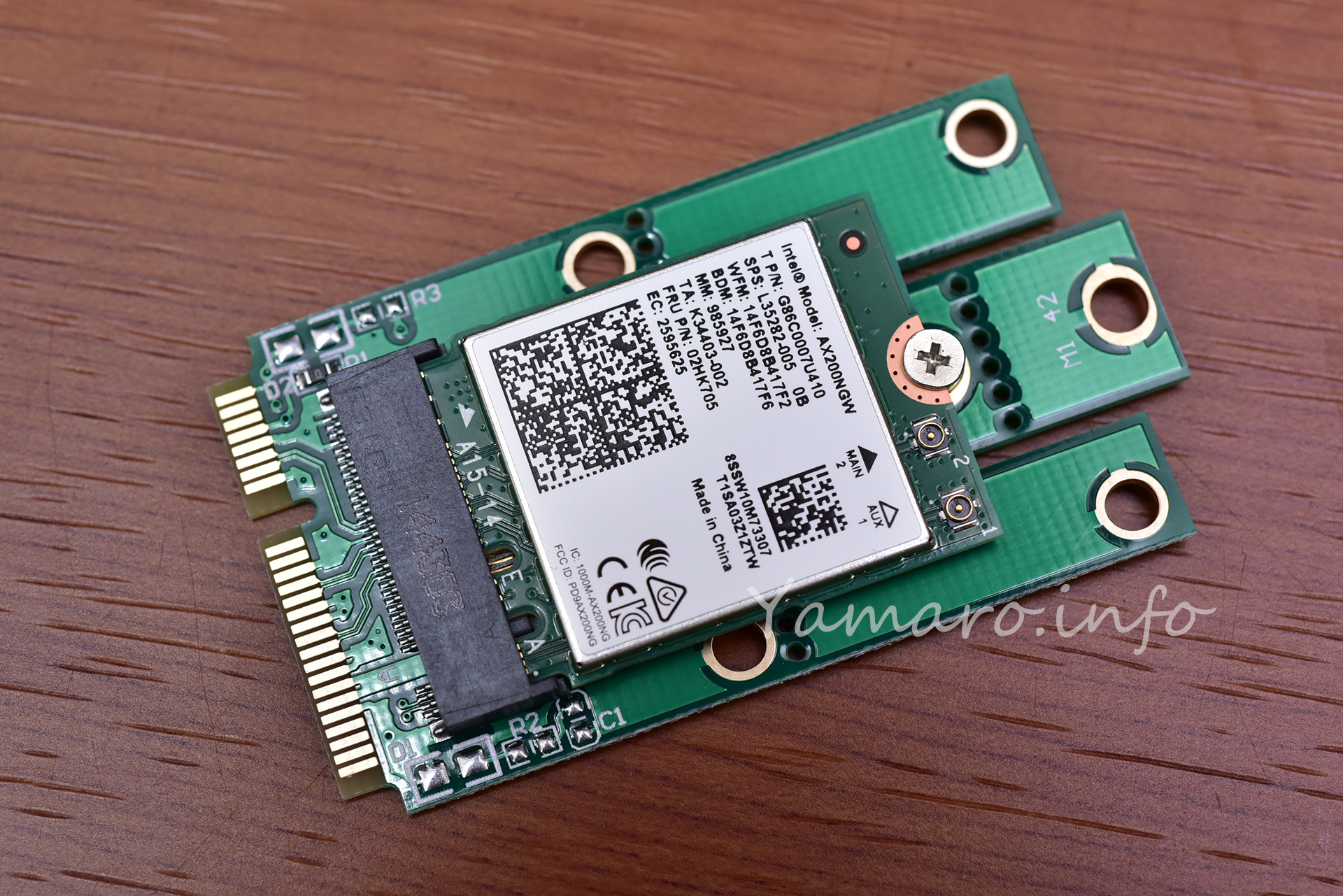

まず無線LANカードを下駄に差し込んでネジ止め。ちゃんと挿入できました。動くかは別として。

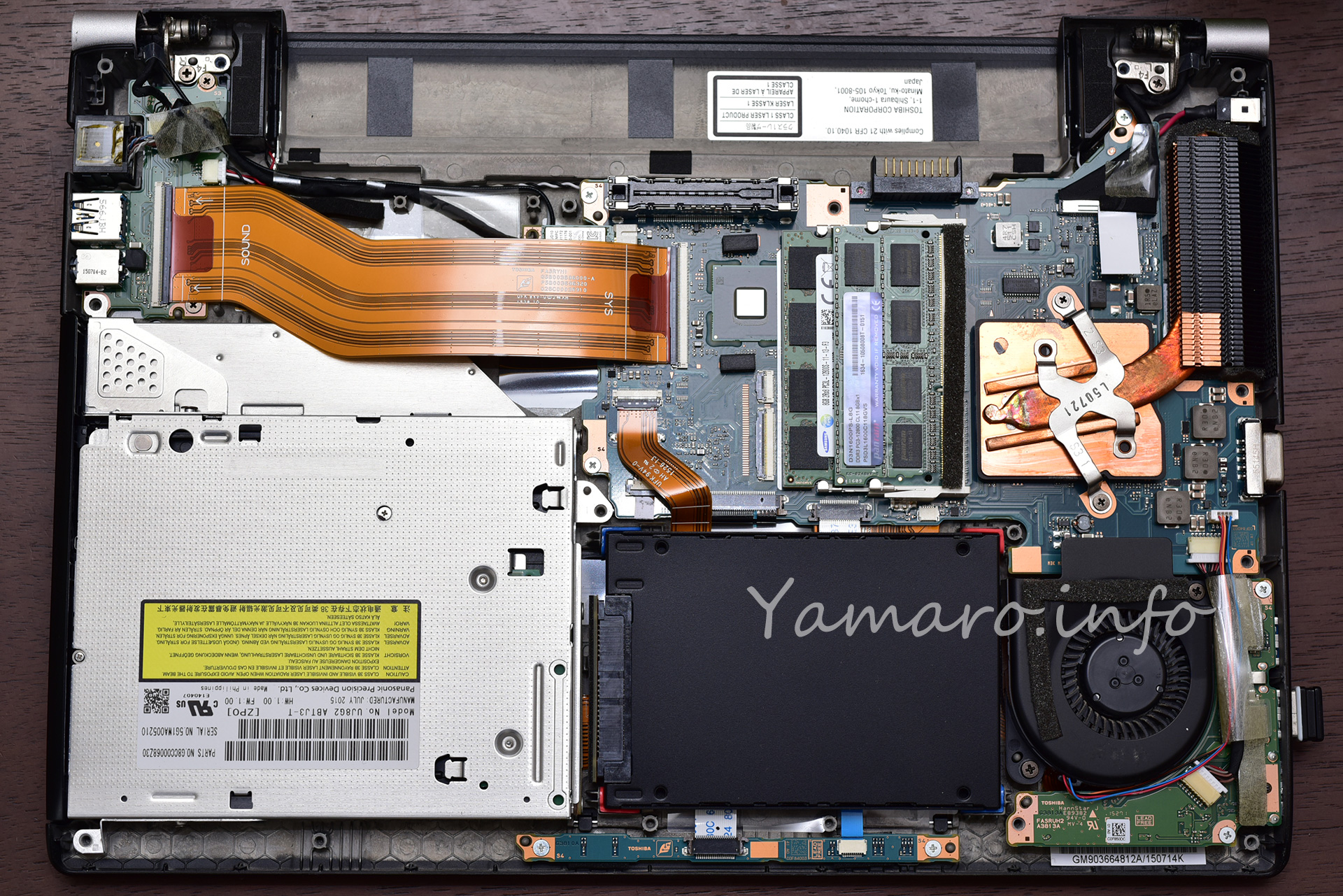

次にDynabook R73を分解します。と言っても、裏返してバッテリを外し、パネルのネジを外すだけで、極めて簡単。Dybanook R73でも、2015年春モデルのR73/PBは、なぜかあまり情報がない機種なんですよね。買ったのはヤフオクの新古品ですが、もともとビジネスモデルでも出ている地味なPCですが、整備性良さとかは、ベースがビジネスPCらしいですね。
なお、R73シリーズは数年と改良されながら割と長く販売されていましたが、R73/PBについては、系統としてはR734シリーズの系列で、実際分解写真もR73シリーズの後期型のものとは違い、R734シリーズに近い配置です。

R73/PBの無線LANカードは、幅広のFPCの下に配されているため、まずはFPCを外します。

FPCのコネクタラッチを上げたところ

幅広のFPCは、コネクタに黒いラッチが付いています。仕事柄、この手のFPCの着脱をよく行いますが、このラッチはあまりつけ外ししないため強度がなく、爪折れしやすいです。慎重に左右均等に力がかかるように持ち上げてください。そうでないと、爪が割れてしまいます。そうなると、FPCをコネクタにしっかり圧着できなくなります。
爪だけの交換は、出来なくはないですが、かなり難しい、ほぼ無理と思ってください。何しろ爪だけの入手が出来ません。この手のコネクタは、数百とか千ロット単位で、コネクタと爪のアッセンブリでしか供給されません。まして個人でとなると難しいです。同じ機種のジャンク部品から流用するしかないです。

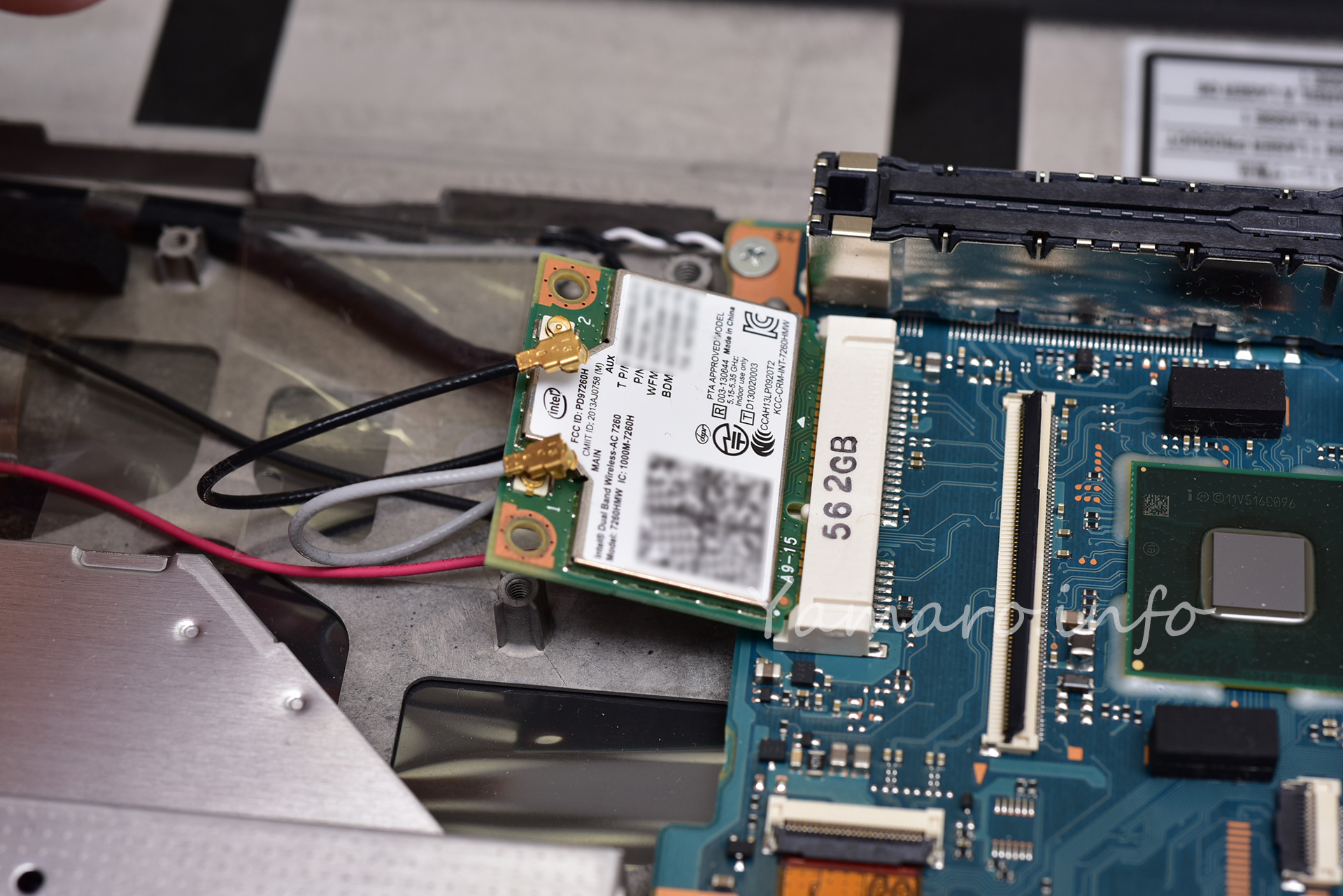

FPCが外れたら、後は簡単で、無線LANカードにつけられているアンテナをコネクタから外します。少々硬いので、強度のあるピンセットで外すのが無難です。アンテナを外したら、ネジ1本外せば、無線LANカードを取り外せます。
しかし、ここでYamaro、重大な事に気づきました。

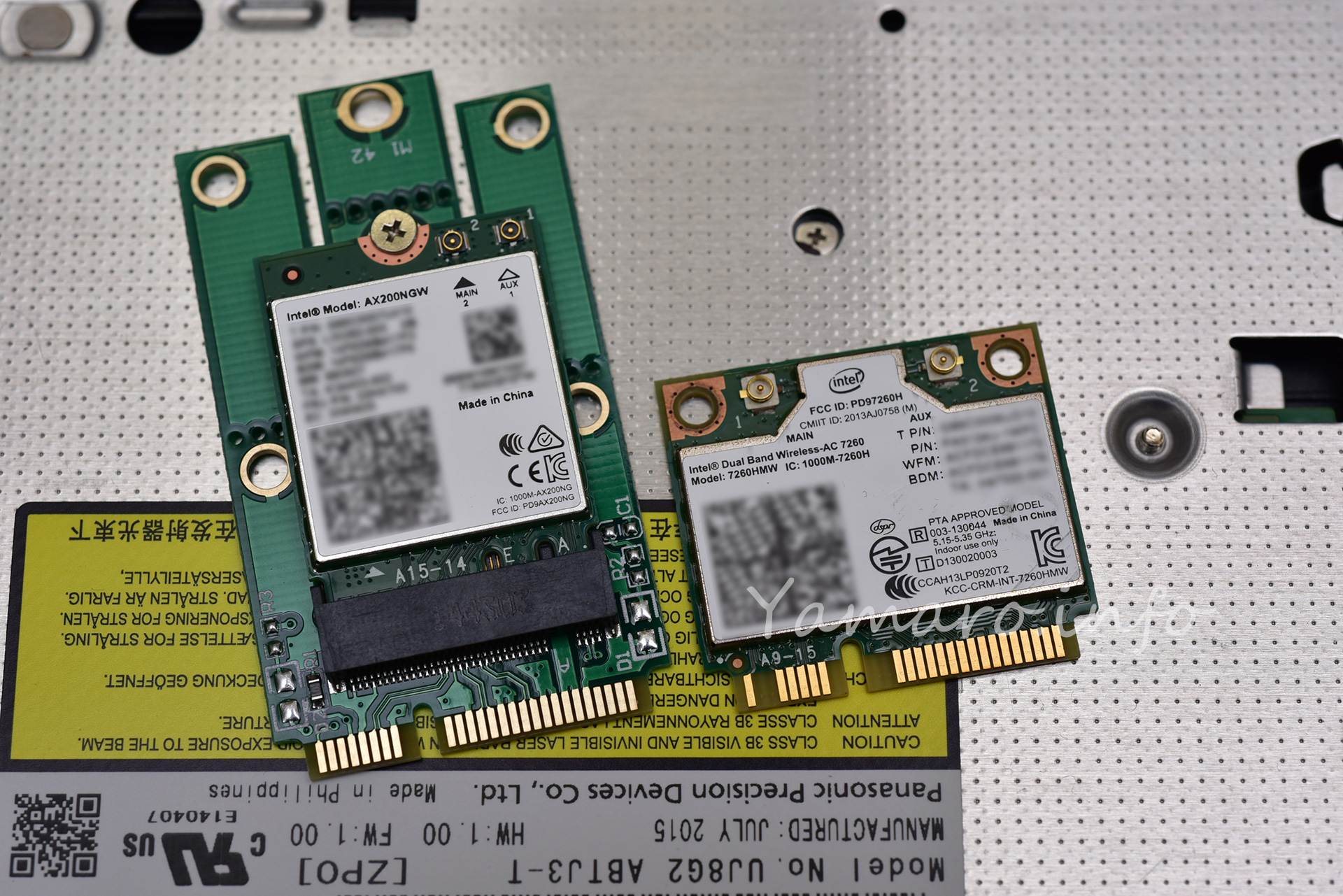

AX200(左)と外したAC7260

アンテナ端子のサイズが違う!!

そうです。新しいAX200、アンテナ端子のサイズが小さくなっています。当然、接続はできません…。仕方がないので、一旦元のAC7260に戻します。

調べると、AX200の端子はMHF4という形状、AC7260はU.FLと言う形状でした…。
変換ケーブルを探すと…あるんですね。いや正確に言うと、ものとして存在はしていたけど、在庫切れでした。

残念…。なので、代替手段に出てみます。お手軽交換のつもりが、ちょっと面倒な感じに。ですが、こんなのは自作PCやカスタマイズやっている人なら当たり前。

続く…?
