これが最後か?嫁車エスティマのHIDをPIAAの6000kに交換

15年目の嫁車エスティマですが、お金もないし、まだ乗り続けています。
そろそろヘッドライトのHIDのバーナーも前回交換から数年経ったので、交換することに。
色んなメーカーを使ってきましたが、今回はPIAAがお安く手に入りました。

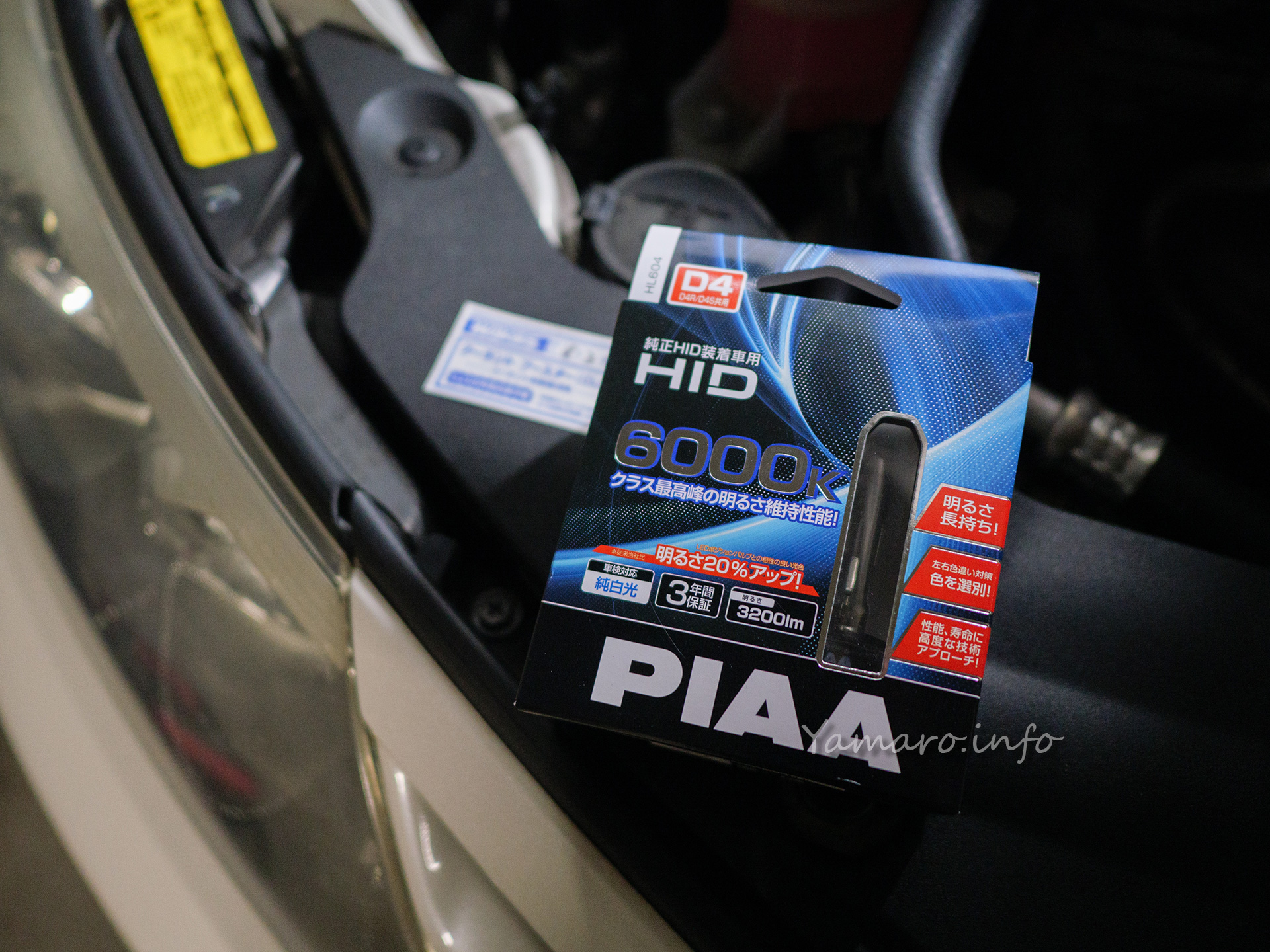

PIAA HID 6000k HL604

PIAAのHL604です。エスティマACR50W(ビッグマイチェン前)はヘッドライトがD4SのHIDです。LED全盛期になり、すっかりHID搭載車は消えてなくなりましたね。もはやお店の交換バルブコーナーでも、HIDは隅に追いやられている感じです。
ただ、個人的にLEDよりHIDのほうが明るく感じます。最近のLEDヘッドライトはだいぶ性能も良くなりましたが、寿命が来たらヘッドライトユニット毎交換になってしまうんですよね。もっとも、平均的な使い方では廃車まで問題ないのでしょうけど。

PIAA自体も、それこそ自分が免許を取った90年代は、ハロゲンの高効率バルブといえばPIAAでしたね。売り場でもかなりの面積を占めていたと思います。みんな憧れてPIAAのバルブに交換していたっけ。
ただ最近はカーパーツのアフターマーケットも後退したのか、昔ほどPIAAって見かけなくなったような?

そして最近は自動車部品サプライヤー大手のValeoの関連会社になっているようですね。

エスティマのヘッドライトユニット、とっても手が入りづらい…

毎回苦労するのがこのHIDバーナーの交換。とにかく隙間が狭くて手が入りづらいんです。

中央の灰色の樹脂の蓋の向こうにHIDバーナーがあるのですが

残念ながらボンネットを開けても、辛うじてヘッドライトユニットの裏側の、HIDバーナーがある部分の蓋は見えますが、手を入れる隙間がないのです。

そこでハンドルを目一杯切りましょう。タイヤハウスのカバーにサービスホールがあります。ここのネジ2本とクリップ2個を外すと、サービスホールの蓋が外れます。するとサービスホールの向こうにHIDのカバーが…、しかしこちら側からも遠いぞ!
やっぱり手が大きいとアクセスし辛い。バンパー外して作業される方がいるのも納得です。

そして長年の使用で蓋のゴムが固くなっているのか、蓋を回すのにものすごく力が必要でした。手を入れづらいのに。

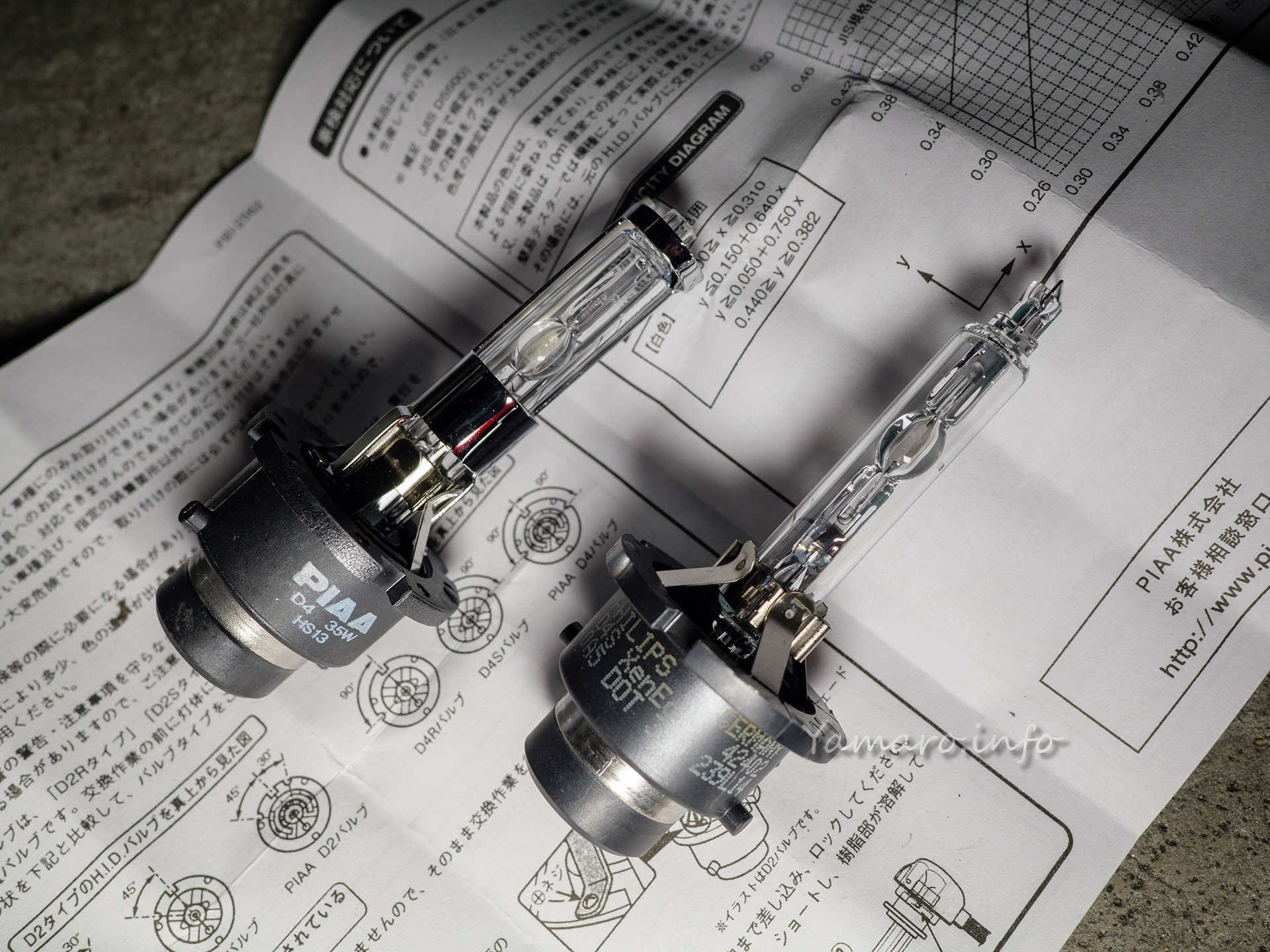

外したPHILIPSのバーナー(右)とPIAAのバーナー

外したバーナーはPHILIPS製、これは自分で選んだのではなく、以前車検に出していた整備工場が欧州車を得意とする店で、車検時に光量不足で急遽交換してもらったもの。色は純正色に近いので、やや黄色みがかっていました。元々初期のHIDは青白かったんですよね。最初のHID純正搭載車だったアコード(CF4)は純正で青白かったですが、改良されて黄色みがかるようになりました。
でもやっぱり純白に憧れますよね。

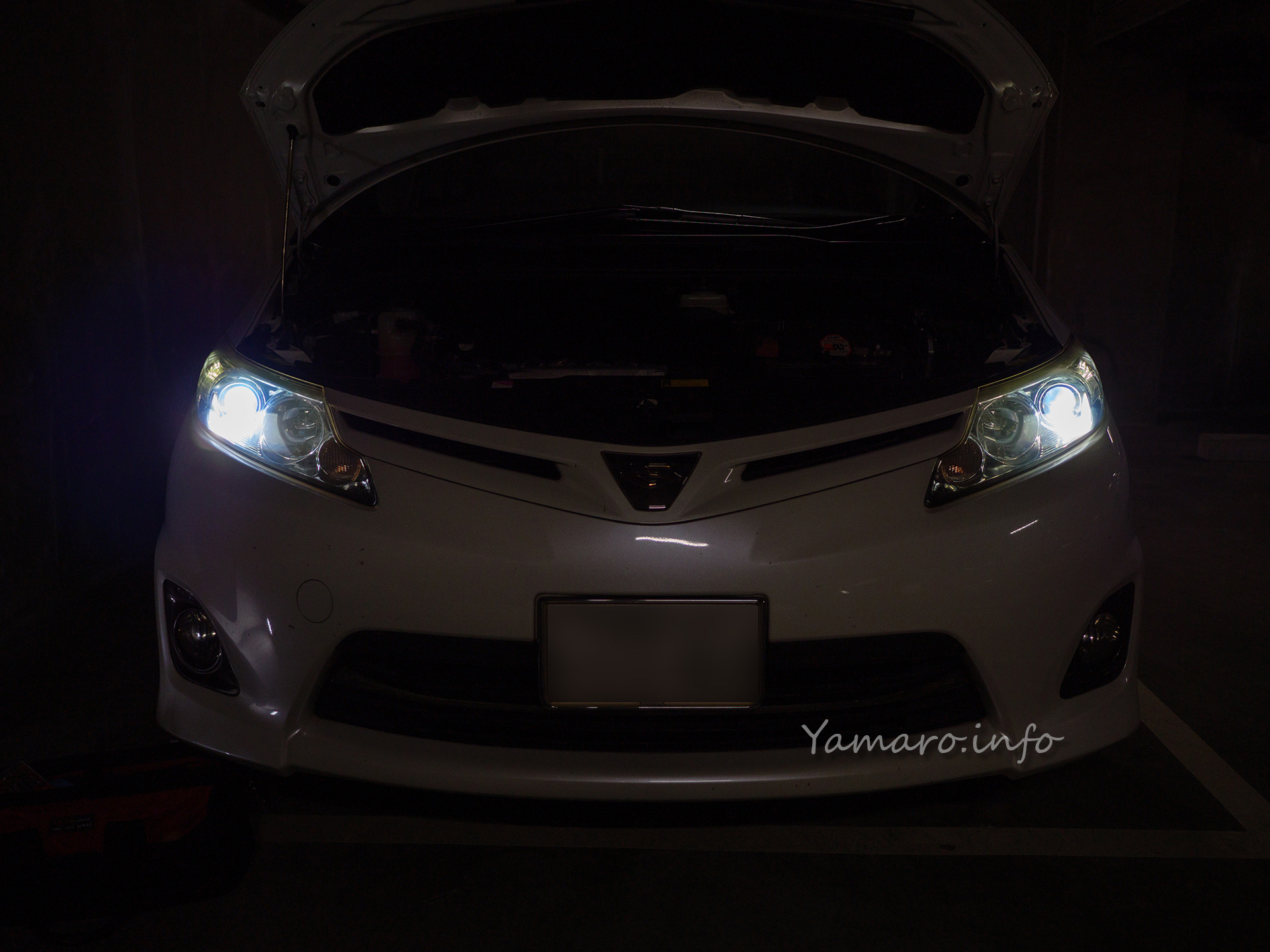

写真向かって左がPIAA 6000k、右がそれまでのPHILIPS

写真で比べると…あれ、そんなに変わらないかな? 気持ちPIAAのほうが白身がある感じです。青白くはないですね。PHILIPSは点灯時間をもう少し長くとると、黄色っぽさが出てきます。
昔は6000kといえばかなり青白いものが多かったのですが、これも改良されたのか、純白と言ってよいですね。青白さは感じないです。これ以上色温度を上げると、光量が低下するので、このくらいの色味がちょうどよいですね。

そしてまた硬い蓋を狭いサービスホールに手を入れて行うのですが、その前に、蓋が硬い原因、蓋のゴムパッキンの硬化があるのでPTFEスプレーを吹きかけておきました。

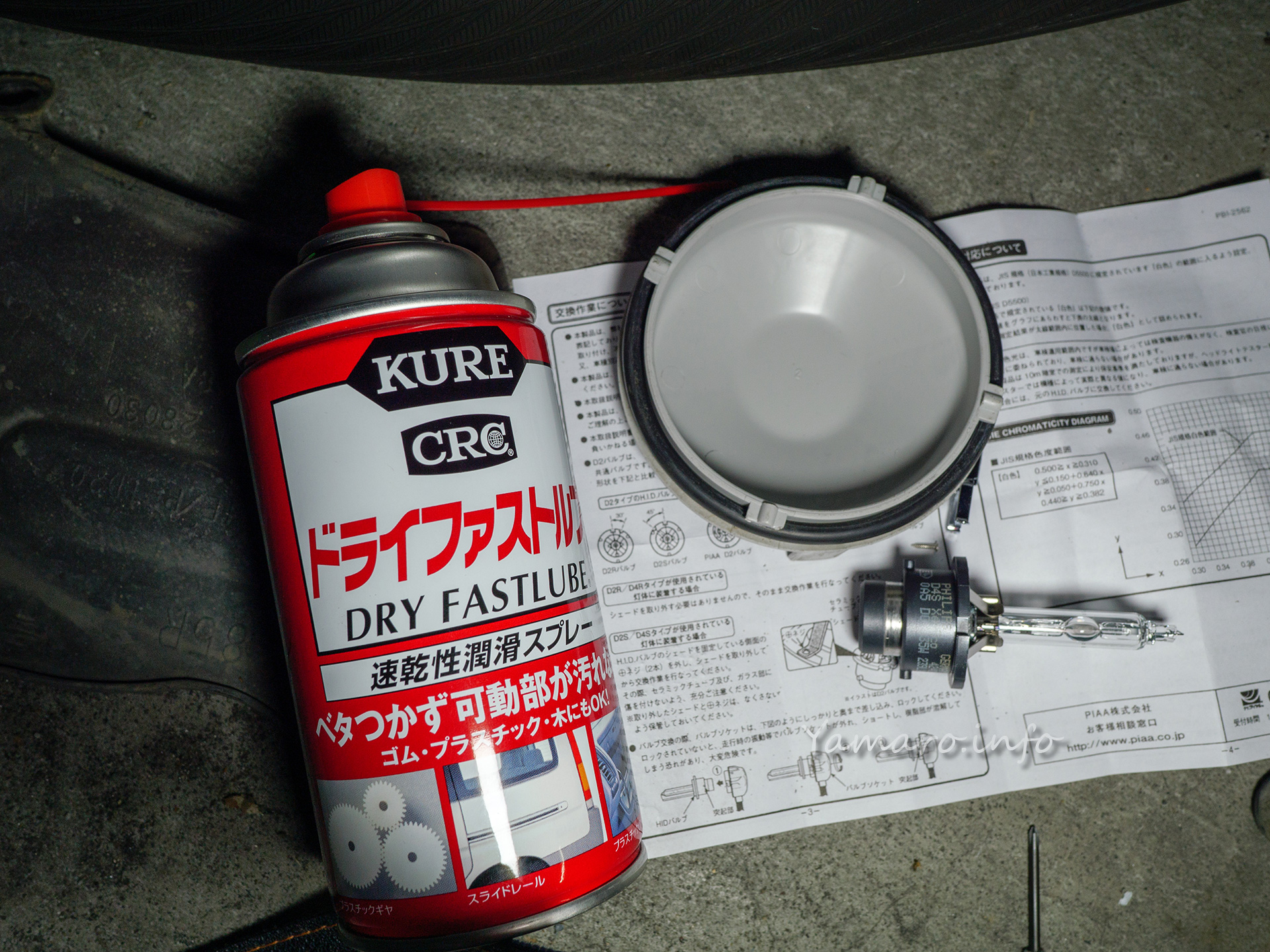

KUREのドライファストルブをゴムパッキンに吹きかけておきました

使ったのはPTFEを含有するKUREのドライファストルブスプレー。油ではなくフッ素配合なので、ゴムを侵食せずあらゆる素材の摺動性を良くします。油と違いベタつかないし飛散しません。これをゴムに吹きかけておくだけで、摺動性が良くなります。
お陰で蓋を閉める際は、さほど力がいらなくなりました。

さて、これがエスティマ最後のHID交換になるかな?


純白で下品な青白さはなく、明るさも確保されていてオススメです。この色温度では3200lmと光量も大きめです。

嫁車エスティマのバッテリ、今回はBOSCHのHightec Premiumにしてみた

Panasonicのcaos(カオス)か、BOSCHのHightec Premium、どちらにするか迷っていましたが、価格差が大きくなく、始動性能が高いBOSCHに今回はしてみました。
15年目の車検も完了し、まだ暫く乗るので、ブレーキパッドも前後交換、クーラントの活性剤投入、フロントスタビリンクのゴムブッシュが切れているので交換、オルタネーターベルトも交換しました。バッテリも劣化を指摘されたので、今回は自分でやります。

BOSCH Hightec Plemium HTP-Q-85/115D23L


caosの前も使っていたバッテリですね。しばらくモデルチェンジしていないようですが、もう鉛バッテリは枯れた技術だから、そうそうモデルチャンジはないんでしょうね。
まずは劣化したcaosを外します。エスティマの場合、バッテリ固定ステーの正面側はカバーに隠れているので、カバーを外しました。

外したcaosは、横幅26cmのD26Lタイプなので、今回買ったBOSCHのD23Lより幅広なのがわかります。

D26Lでは入らなかったバッテリカバーも装着

間違えて買ったD26Lのcaosのときは、バッテリカバーが使えなかったので外して保管していましたが、今回はD23Lなので、カバーも装着しておきました。

週末しか乗らないので、前回も今回も、4年で交換といったペースですね。次劣化が指摘されることには、車自体どうするかな、という感じです。
ただ、車検完了して車を取りに行ったら、まさに車検を受けに来たと思われる初代のエスティマが来たんですよね。それに比べたらうちの車はまだ若造(笑
もう少し乗るとしますか。


エスティマ助手席側ドアミラーの電動格納が壊れたので交換した

嫁車エスティマ14年目、基本トヨタ車なので頑丈とは言え、少しずつ不具合出始めましたね。
先週、出庫の際に格納しているドアミラーを元に戻すスイッチを押したけど…あれ、助手席側が動かない。
よく見ると、少しだけ動くけど、途中で止まってしまいます。仕方ないので、手でミラーを出したけど、なんだかグラグラして固定出来ない…
どうやら、内部のメカ機構が破損しているっぽいです。

14年目なので仕方ないですね。部品を調べてみました。

エスティマACR50Wのドアミラー部品構成図

パーツリストによると、助手席側(LH)ミラーの部品番号は87940、車両年式2009年2月の2.4L AERAS(非寒冷地仕様)ACR-50Wなので、末尾番号28A21が該当します。
ドアミラーは、一見細かく部品番号が出ていますが、実際には黒枠で囲われたアッセンブリ(業界用語でいうとASSY)でしか供給されていないようです。
新品部品だと税込¥49,248とな! ということで、中古部品を探します。

そこは量販車、かつ廃車になる年式の車両が多く出回っているため、部品は割と安価にあっさりと見つかりました。
いくつか仕様があり、寒冷地仕様だとドアミラー部がヒーター付きとなったり、MOPのサイドカメラ付きのものもありますが、うちのは一切そういうのは着いていない素のミラーなので、中古部品は多く出回っています。
ということで、中古ミラーを購入しました。

 中古品なので、傷や汚れはそれなりにあるものの、年式なりの許容範囲。ただ、ミラー部分のみ、磨き傷が多いので、元のミラーと入れ替えのため、予め外しておきました。

ミラーを交換するためドア内装を外す

ドアミラー自体はドアの鉄板にボルト留めですが、ハーネスはドア内装内側のため、まずは内装を外します。

作業自体はさほど難しくなく、順番に

  1. ドア取手部分のネジを外す
  2. ドアノブ奥のネジを外す
  3. パワーウインドウSWの内装を引っ張って外して、コネクタを抜く
  4. ドアミラー付け根のカバーを外す
  5. クリップ留めされているドア内装下側から引っ張って外す
  6. クリップが全て外れたら、ガラス窓に引っかかっている内装を上に持ち上げて手前に引く
  7. ドアノブから生えている2本の金属ケーブル(ドアノブとドアロックのケーブル)を外す

この順番で外せます。
実はエスティマのドア内装を外すのは初めてです。

デッドニングとスピーカー交換は、もう10年ほど前にショップで行ってもらいました。デッドニングは予算の関係もあってシンプルですが、施工自体はしっかりとされていて、10年経過しても何ら問題なさそうです。ケーブルもそれなりのものになっていますし、バッフルボードもしっかりしたものです。

ソレは置いておいて、写真の赤丸の部分のナットとコネクタを外せば、ミラー自体が取り外せます。

赤丸部分のナットとコネクタをはすずとミラーが外れる

ここで、予めパワーウインドウを下げておけば、ミラーにアクセスしやすく、作業もしやすいということに気づきましたが、別に下げなくても問題ありませんでした。
ナットを緩めたらドアミラーを落とさないようにしっかり支えながら外しましょう。このとき窓が開いていれば、より作業しやすいですね。

復元は逆手順なので、写真は割愛します。
ドアミラー交換後、電動格納とミラー調整、ウインカー点灯の動作確認を行いました。

特に動作に問題はなさそうですね。

外した不具合ミラーの故障箇所を特定する

電動開閉不具合のミラー、微妙に動くので、モータそのものは生きていて、機械的な問題かなとは思っていました。
とりあえず分解してみます。

分解してみると、ミラー本体がアッセンブリ(業界用語で言うASSY)でしか供給されていない理由がわかりました。
電動格納モータのアッセンブリからハーネスがピラー付け根部の穴をくぐって生えているのですが。その先のコネクタハウジングが穴より大きいのです。
これは製造時にハーネスをピラー付け根の穴に通した後に、コネクタハウジングを取り付けているようです。
このハウジングは、一度取り付けると、取り外しできる構造にはなっていないようです。爪がかかっている部分を破壊したところ、コネクタは2つに細分化しました。この状態で穴をくぐらせることが出来ますが、ハウジングは破壊したので再利用できません(出来なくはないけど)。
構造がわかったので、次回は壊さずに外せなくはなさそうですが。

また、ミラー格納部の取り付け部分は、トルクスネジとなっています。幸いトルクスねじ用のL時ドライバーを持っていたので、開けることが出来ました。
トルクスネジは廻り止めのネジロックが塗布されていました。

バラバラにした後、モータが入っていると思われるハウジングを分解してみました。

モータハウジングを分解(接着されているのでかなり硬いです)

このモータハウジング(モータと減速ギヤの組み合わせ)は、内部に雨水が入らないよう、接着封印されているので、外すのに結構時間がかかりました。
外装ケースは、どうせ捨てるので、マイナスドライバーでこじりながらゆっくり開きました。粘着性の接着剤が結構強固でした。
内部は思ったよりも小型の、ミニ四駆のFA130モータのようなサイズのモータがあり、そこからウォームギヤを介して減速し、ドアミラー付け根の回転軸にトルク伝達しているようです。

そして開閉不具合の原因と思われる箇所を発見しました。

ウォームギヤと平歯ギヤの結合部がガタガタになっていた

この螺旋状のギヤ(ウォームギヤ)のシャフトに薄緑色の平歯ギヤが取り付けられていますが、この結合部がガタガタになっていてました。本来なら平歯ギヤの回転をこのウォームギヤのシャフトに伝えなければなりませんが、個々の部分の遊びが大きくガタガタなのです。
この遊びが大きいことで、ミラー自体が固定できずガタガタ動くのと、恐らく電動格納時モーターが回転した際に、シャフトが回る前に空回り平歯ギヤのみ空回りしてしまう状態のため、結果的に電動格納が出来ない(わずかに動くが空回りして動かなくなる)のでしょう。

当然この部分だけの部品はありませんし、モータハウジングだけの部品もありません。
ミラーは車体色のカバー部とミラーのみは単体部品供給されていますが、それ以外の部分がASSYでしか販売されていないのも、バラしてみて納得しました。
幸い、エスティマは量販車だったので、中古部品はいくらでもあるのです。
これが希少車で中古部品も手に入らないとなると、こういった分解を行って直すしかありません。こういう時に量販車は助かりますね。

ということで、ミラーは直りましたが、構造的に良くないですね。これはいつか摩耗してガタガタになる運命にある構造です。
電動格納、あまり頻繁に使わないようにしないとね…

カーエアコンのフィルタ、結局BOSCHのAeristo Premiumに落ち着く

カーエアコンのフィルタ、昔は装備されていませんでした。これがオプションで取付可能になったのが90年代に入ってからでしょうか。
そもそも、最初に買ったドマーニ(MA7)の時代は、エアコン・フィルタの存在もまだ知らなく、その次に乗ったアコードSIR(CF4)で、エアコン・フィルタの存在に気づき(当時は装着はできるけどオプション扱いで、素の状態では何も入っていなかった)、装着してみたらなんと快適なことかと!
前にトラックなんかが走っていても、埃っぽい空気が入ってこない!エアコン・フィルタすげーとなったのが2000年代初頭でした。

アコードユーロR(CL7)も、前期型は確かエアコン・フィルタはオプション、後期型から標準になったような。もちろん、ユーロRに買い替えたときはすぐに装着しました。

とまあ車歴とエアコンフィルタの関係は置いておいて、今年もエアコンを使う季節になってきたので、エアコンフィオルタの定期交換です。
嫁車エスティマ(ACR50W)も12年目ですが、とりあえずエアコンは快調に動いております。良かったです。

エアコン・フィルタも色々種類がありますが、ここ何年かはBOSCHのAerist Premiumを使っています。

BOSCH Aerist Premium AP-T07
BOSCH Aerist Premium AP-T07

一般的なエアコンフィルターは、脱臭除塵を謳っていますが、こちらは抗ウイルスとアレル物質抑制を謳っています。値段も、1つ下のAerist Freeより少し高いくらいなので、毎回こちらにしています。
その前にDENSOや色々使ってみましたが、トラックのディーゼル集を一番カットしてくれるのが、Aerist Premiumでした。他はいまいち匂いのカットが良くない気がします。

交換はグローブボックスを外すだけで簡単

殆どの車種は、エアコン・フィルタはエバポレータ手前、女嬬席のグローブボックスの奥に取り付けられています。

エスティマの場合、グローブボックスのダンパーを外して、グローブボックスの左右の爪を乗り上げるように片側ずつ引っ張ると外れます。
オクにエアコン・フィルタの蓋があるので、それを外せばフィルタにアクセスできます。
作業としては簡単なので、今まで整備工場任せだった方も、是非チャレンジしてみてください。

外したフィルタは、大きくは汚れていないように見えますが、よく見るとタンポポの綿毛やら砂やらが詰まっているのが分かります。

新旧比較してみた

同じBOSCHのAerist Premium、新旧比較でこれだけ違う

前回の交換は1年2ヶ月前、その間の走行距離はおよそ7000km、去年はCOVID-19の外出自粛生活だったので、全然走っていませんね。それでもこれだけ色が違います。やはりフィルタは1年毎に交換したいですね。

新しいフィルタを挿入、後は蓋を閉めて復元するだけ

新しいフィルタを入れました。次回も1年後には交換ですね。

グローブボックスのダンパーを交換した

嫁車エスティマ、11年目の車検がまもなくですが、それとは関係なく、色々リフレッシュメンテナンスをしています。

今回は、前から気になっていた、助手席のグローブボックスのダンパーが劣化して、ガバっと開いてしまうのを修繕するために、ダンパーを交換してみました。

55054-12010 STOPPER,SUB-ASSY

トヨタとダイハツの多くの車種で共通で使用されている部品、55054-12010 STOPPER,SUB-ASSY(税抜¥600)です。名称はダンパーではなく、あくまでストッパーなんですね。

グローブボックスを開ける際に、ジワーッとゆっくり開くのが本来なのですが、ここが劣化していると思われ、今回交換してみることに。

部品は、トヨタディーラーでも買えなくはないのですが、一見さんが飛び込みでディーラーで部品を買っても、あまり良い顔をされないことが多いので、基本部品販売店で買っています。アコードに乗っていたときも、しょっちゅうホンダ部販に行ってたっけなぁ。

今では通販で買えなくもないですが、部品代が安く、送料の占める割合も大きいので、部品販売で買うのが無難です。通販だと、定価の倍以上の値付けをしている場合もあるので要注意です。

交換は数分でできる簡単さ作業

エスティマのグローブボックスのダンパー

グローブボックスを開くと、左側に黒い部品が見えます。これがダンパー(STOPPER,AUB-ASSY)です。

交換は簡単で、グローブボックス奥にあるエアコンフィルタを交換する際も外すので、同じ要領で爪をつまんで外します。

グローブボックスを外した状態

サンパーを外せば、グローブボックス自体を取り外せる状態になります。写真は取り外した状態で、やや左手にダンパーがあるのがわかります。もう一つの爪をつまんでダンパーを新しいものに交換するだけです。簡単ですね。

余り変わらない!?

ダンパー交換前と交換後のグローブボックス開閉

交換前後のグローブボックスの開き方を動画で撮ってみました。

んー余り変わらない? 気持ちゆっくりなった感じもするけど、車検証と説明書が分厚くて重いので、ダンパーが負けているかも?

まあ、安い部品なので、良しとしましょう。

嫁車エスティマ、車検見積もり

嫁車のエスティマ・アエラス(ACR50W)、H19年式、11年目の車検が2月に迫っていて、見積もりに行ってきました。

これまで、購入した栃木のトヨタのディーラーで車検・点検を行ってきて、東京に転勤してからも、栃木に帰省がてら、出していたのですが、今回はどうしても家庭の予定が多くて帰省できず、こちらで車検を出すことに。

東京のトヨタでもいいのですが、以前塩対応された経験があったのと、東京だと地方と違って代車を出してくれない場合が多いので、近場で電車で行ける場所のお店を選んでみました。

実はそのお店、ブログもやっていて、以前から見てはいたので、良さげかなぁと。外車が中心のようですが、もちろん国産車も問題なく修理点検できます。

シトロエンDS4を展示中

会社に強いBOSCH Car Serviceのお店だけあって、整備工場内もBMWなど外車が多かったです。

肝心の見積もりですが、特段交換する部品もなく、トヨタに出すのとそんなに変わらない価格でした。

ブレーキパッドは新車時から換えていない(ハズ)ので、流石に8.5万キロ走行では交換だろうと思ってたら、まだ十分残量ありとのことでした。すごいねぇ。

なので、ブレーキフルードとオイル交換くらいですね。オイルは、ずっとトヨタ純正の0W-20を入れていたのが、見積もりではWAKO’S(銘柄は不明)となっていたので、結構高級なオイルになりますね(汗

11年目の車の車検は初めてですが、何事もないのはさすがトヨタ車かなw

元旦はのんびりと…

妻の実家に来ての正月、基本的にはぐーたら寝正月なので、特にこれと言ってすることはないですが、車のメンテは時間と場所がないとできないので、プラグ交換に引き続き、エアフィルターの清掃を実施しました。こういうのは、やはり駐車場がある戸建てでないと難しいですね。

K&N Replacement Air Filter and RECHARGER Filter Care Service Kit

嫁車エスティマ(ACR50W)には、以前よりK&Nの純正交換式のエアフィルタを装着しています。型式は33-2355で、国内ではGruppeMが正規代理店として販売している他、もちろんAmazonでも販売しています。ただし、Amazonの方は正規店ではなく、並行輸入と思われます。

写真の通り、外したフィルタは黒く変色している部分が多いです。もともとは、赤い色の専用オイルが塗布してある湿式フィルタで、汚れてここまで変色したことになります。下の写真は新品の色です。

このフィルターは、専用のメンテナンスキットで洗浄とオイルの再塗布を行うことで、くり返し使用可能です。もう4回程度洗浄していますが、何ら問題なく使えます。車の寿命まで使えそうな感じです。専用の洗浄キット(洗浄液+オイル)も、同様にGruppeMが正規代理店として取り扱っています。私のはオートバックスで購入しています。Amazonでも取り扱いがあるようです。

洗浄の仕方は簡単で、まずはブラスで大きなゴミを取り去ったあとに、洗浄液をたっぷり吹きかけます。30分後に、フィルタのエンジン側(吸気側と逆側)から、水を流して汚れを落とします。黒い汚れが取れたら、あとは日陰で乾燥させます。なので、洗浄を行う際は、その日はもう車は使わない、というタイミングがよいでしょう。

専用オイルを塗布したK&NのReplacement Filter

乾燥が完了したら、専用のオイルスプレーを塗布します。K&Nフィルターの特徴である、湿式の赤い色がついたら、数分待ち、白い部分があればさらにスプレーします。スプレーしすぎると、かえって吸気抵抗となるため、薄く、かつ全体に均一にスプレーするのがコツです。

数分置いたら、あとは純正エアクリボックスに戻せば完了です。フィルタ自体は1万円程度しますが、数回洗浄すれば十分元は取れますね。長く1台に乗る方にはオススメのフィルタです。


さて、フィルタも洗浄して気持ちもリフレッシュ、ということで、初詣に行ってきました。

おみくじは中吉でした~。本年もよろしくお願いいたします。
